アロマディフューザー
書誌
【意匠登録】1688488
【意匠公報】ピコデバイス
【発行日】令和３年６月２８日（２０２１．６．２８）
【公報種別】意匠公報（Ｓ）
【登録番号】意匠登録第１６８８４８８号（Ｄ１６８８４８８）
【登録日】令和３年６月８日（２０２１．６．８）
【意匠に係る物品】アロマディフューザー
【意匠分類】Ｃ４－３１００
【国際意匠分類】Ｌｏｃ（１２）Ｃｌ．２３－０４
【Ｄターム】Ｃ４－３１００Ａ
【出願番号】意願２０２０－２１９１３（Ｄ２０２０－２１９１３）
【出願日】令和２年１０月１３日（２０２０．１０．１３）
【出願人】有限会社ピコデバイス
要約

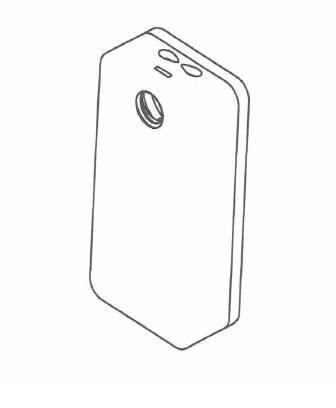

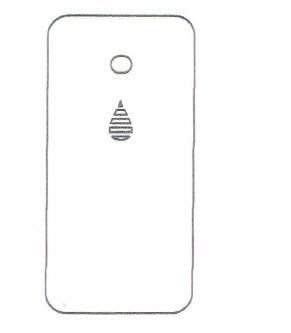

【意匠に係る物品の説明】 この物品は、ファンを用いアロマオイル等の香りをガスで体に振りかけるものであり、小型，軽量な携帯型アロマファン本体、および、アロマオイル等の香りを貯蔵するキャップから構成される。本体にはファン、電池、電気回路が内蔵されている。また、キャップはその外周に溝が設けられているとともに、その内部にはアロマが貯蔵される空間を有している。キャップは本体にねじにより固定されており、キャップのねじ込み量によりアロマの放出量が調整される。キャップを緩めた状態で、ファンを始動させることによりアロマを含む空気が本体から放出される。アロマが貯蔵された他のキャップと付け替えることで、香りを変更、補充することができる。キャップを外した状態の形態を参考斜視図に示した。背面図の雫型の切り欠き部および平面図の長方形の小孔は、それぞれ空気吸気口およびアロマ吹出口となっている。平面図、底面図に表される左右対称の対抗する横向き雫型模様はストラップを通すためのものである。背面図には円形状の電源のＯＮ／ＯＦＦボタンが設けられている。本体の大きさは、縦５８ｍｍ、横２８ｍｍ、高さ１８．５ｍｍである。

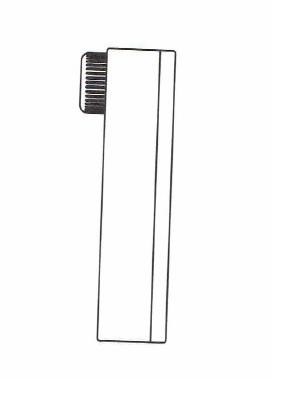

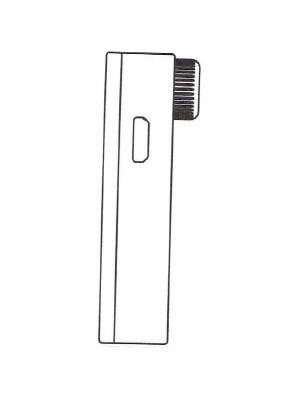

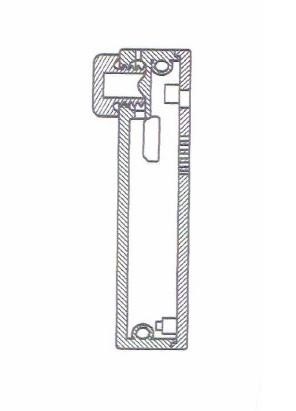

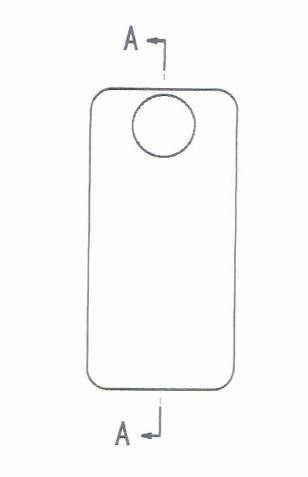

図面
